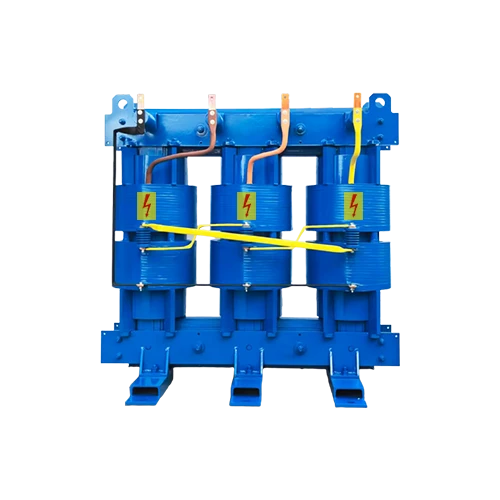

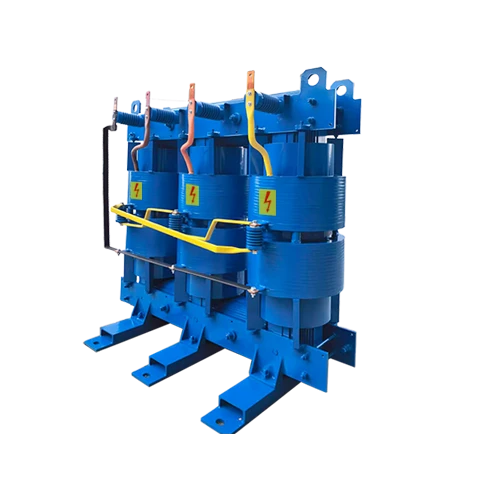

Uzemňovací transformátory
Zemnící transformátory mohou poskytnout zemnící cestu pro neuzemněný systém nebo mohou být použity, když nulové vedení systému selže a stane se nedostupným.
Důvod pro použití zemnícího transformátoru (nebo) jeho funkcí je následující:
Když je transformátor uzemněn, snižte velikost přechodného přepětí.
Zajistěte přiměřeně nízkou impedanční zemnící cestu pro transformátor tak, aby neutrální bod systému zůstal na nebo blízko zemního potenciálu.
Zajistěte zdroj proudu během poruchy uzemnění vedení.
Ve zvláštních případech připojte fázově -neutrální zátěž.
Aplikace zemnících transformátorů
1. Průmyslové energetické systémy
Usměrnění a přeměna energie: Používá se v elektrolýze, stejnosměrných pohonech a systémech HVDC, kde usměrňovací transformátory převádějí střídavý proud na stejnosměrný proud.
Měniče s proměnnou frekvencí (VFD): Zajišťují izolaci a přizpůsobení napětí pro řídicí systémy motoru.
2. Obnovitelná energie
Solární/větrné invertory: Zvyšte{0}}zvýšení/snížení napětí před konverzí DC-střídavého proudu v sítích-spojených systémech.
Bateriové úložiště: Rozhraní mezi bateriovými bankami a sítěmi distribuce energie.
3. Obchod a infrastruktura
Datová centra: Bezpečná, ohni-odolná distribuce energie pro kritické IT zátěže.
Nemocnice a letiště: Zajistěte spolehlivé napájení bez rizika úniku oleje.
4. Drsná prostředí
Těžba a pobřežní moře: Návrhy-odolné proti výbuchu pro nebezpečná místa.
Tropické/pobřežní oblasti: Izolace-odolná proti vlhkosti pro podmínky s vysokou-vlhkostí.
5. Inteligentní síť a kvalita napájení
Harmonic Mitigation: Modely s hodnocením K-pro nelineární zátěže (např. usměrňovače).
IoT-Povolené monitorování: Sledování teploty/zátěže v reálném čase- pro prediktivní údržbu.
Zemnící transformátory: Technická specifikaces
|
Kategorie |
Parametr |
Specifikace |
|
Generál |
Výkonový jmenovitý |
Až 1000 kVA |
|
Konstrukce |
Struktura VP1 |
|
|
Chlazení a izolace |
Způsob chlazení |
AN / AF (vyhovující IEC 60076-11) |
|
Izolační systém |
Certifikace UL 1446, třída H (180 stupňů) nebo R (220 stupňů) |
|
|
Požární odolnost |
Samo{0}}zhášivé materiály-zpomalující hoření |
|
|
Elektrický |
Frekvence |
50/60 Hz (±5 %) |
|
Soulad se standardy |
IEC 61378-1, IEEE C57.18.10 |
|
|
Environmentální |
Rozsah okolní teploty |
-25 stupňů až +50 stupňů |
|
Nadmořská výška |
Menší nebo rovno 3000 m (snížení nad 1000 m) |
|
|
Designové prvky |
Účinnost |
Vysoce{0}}účinný design chlazení |
|
Bezpečnost |
Žádné hořlavé kapaliny, vhodné do nebezpečného prostředí |
Proč si vybrat LTEC'sUzemňovací transformátory?
LTEC – napájení vašich systémů pomocí inovací!
Základní funkce: Řešení kritického bezpečnostního a systémového problému
Vytvořte neutrální bod:V neuzemněných nebo delta{0}}propojených systémech žádný neutrální bod neexistuje. Zemnící transformátor (obvykle Zig-Zag nebo Wye-Delta) jej uměle vytvoří.
Poskytněte cestu pro zemní poruchový proud:Během fáze-k-zemnímu spojení poskytuje nízko-impedanční cestu pro návrat poruchového proudu, což umožňuje ochranným relé rychle detekovat a odstranit poruchu.
Omezení přechodných přepětí:Stabilizací neutrálu systému zabraňuje destruktivnímu přepětí, které se může vyskytnout v neuzemněných systémech při zemním oblouku.
Klíčové diferenciátory LTEC
Návrhy-konkrétní aplikace:LTEC nenabízí jedno{0}}řešení{1}}pro všechny-velikost. Navrhují transformátory na základě vašeho specifického napětí systému (např. 4,16 kV, 13,8 kV, 33 kV), požadavků na poruchový proud a fyzických omezení.
Pokročilé modelování:Používají sofistikovaný software k modelování výkonu za různých poruchových stavů a zajišťují, že se transformátor bude chovat podle očekávání ve scénáři skutečného-poruchy.
Návrh optimální impedance:Impedance je pečlivě vypočítána tak, aby omezila zemní poruchový proud na úroveň, která je dostatečně vysoká, aby ji relé detekovala, ale dostatečně nízká, aby se zabránilo poškození zařízení (často v rozsahu 200A až 1000A).
Robustní konstrukce a kvalitní materiály
Vysoce{0}}kvalitní jádrová ocel:Používá nízkoztrátovou, zrnitě{1}}orientovanou křemíkovou ocel pro efektivní magnetický výkon a snížené zahřívání.
Odolné měděné vinutí:Ve srovnání s hliníkem se obvykle používá měděná vinutí pro vynikající odolnost proti zkratu, tepelnému výkonu a korozi-.
Přísný izolační systém:Obsahuje vakuově tlakově impregnovaný (VPI) nebo litý pryskyřičný izolační systém. Díky tomu jsou vinutí odolné vůči vlhkosti, chemikáliím a znečištění životního prostředí, což je klíčové pro dlouhodobou- spolehlivost.
Robustní nádrž a povrchová úprava:Nádrž je často vyrobena z těžší-oceli a chráněna vysoce-kvalitní průmyslovou barvou nebo epoxidovým nátěrem, aby odolala korozi v drsném prostředí.
